Wyświetlacz BIGTREETECH TFT35 V3.0.1

Wyświetlacz BIGTREETECH TFT35 V3.0.1

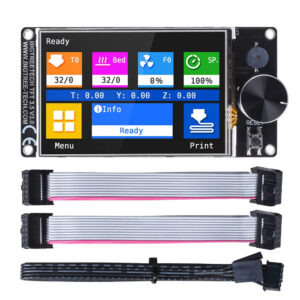

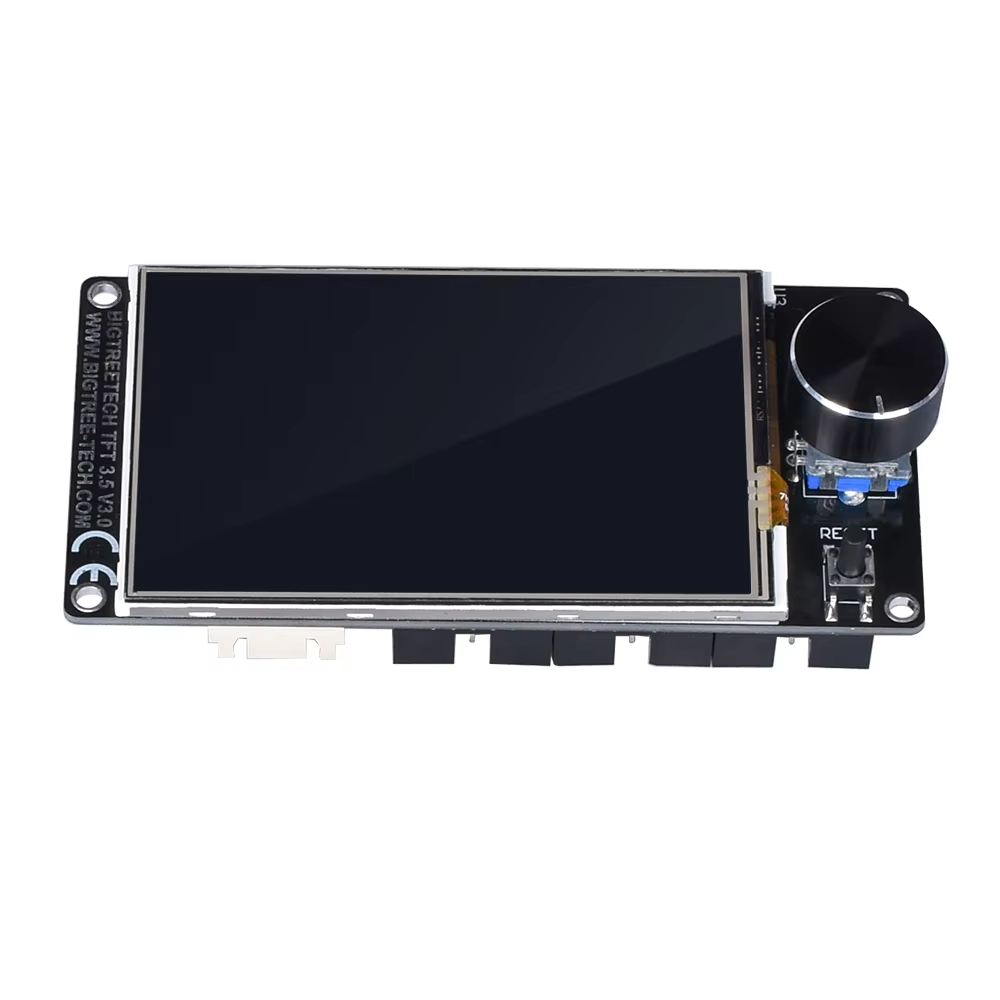

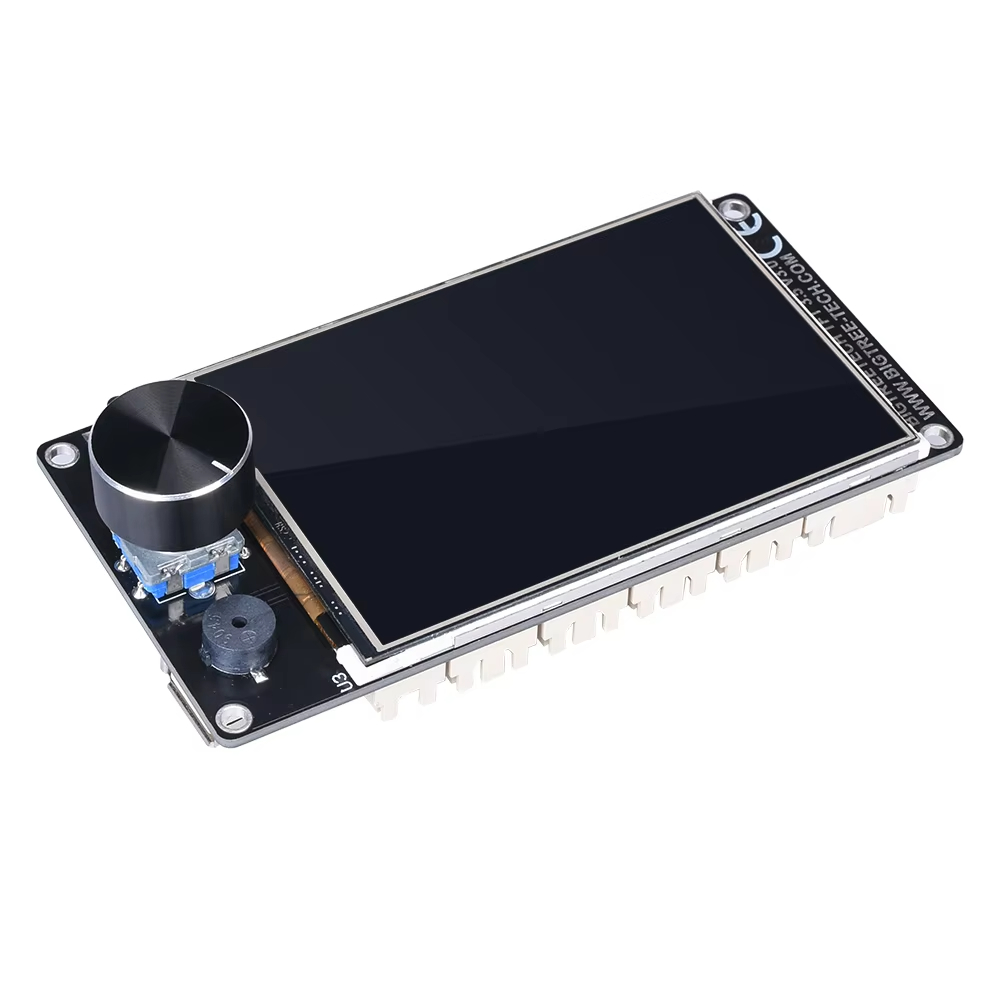

BIGTREETECH TFT35 V3.0.1 to 3,5-calowy ekran dotykowy o rozdzielczości 480×320 pikseli, wyposażony w mikrokontroler ARM Cortex-M3 STM32F207VCT6 o taktowaniu 120 MHz. Urządzenie obsługuje dwa tryby pracy: tryb dotykowy UART oraz klasyczny tryb LCD12864, co zapewnia szeroką kompatybilność z różnymi płytami głównymi, takimi jak SKR MINI E3 czy SKR E3 DIP.

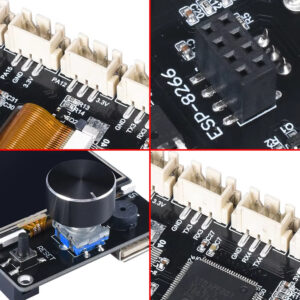

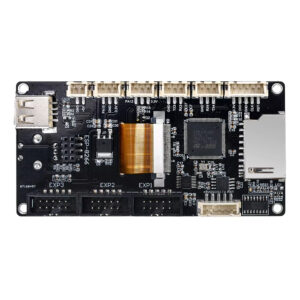

Wyświetlacz posiada porty EXP1, EXP2 i EXP3, umożliwiające łatwe podłączenie do różnych systemów. Dodatkowo, urządzenie oferuje funkcje takie jak detekcja braku filamentu (FIL-DET), automatyczne wyłączanie po zakończeniu druku (PS-ON) oraz możliwość podłączenia modułu Wi-Fi. Aktualizacja firmware’u odbywa się wygodnie za pomocą karty SD.​

Specyfikacja techniczna

• Mikrokontroler: STM32F207VCT6 (ARM Cortex-M3, 120 MHz)
• Rozdzielczość ekranu: 480×320 pikseli
• Obszar wyświetlania: 3,5 cala
• Wymiary zewnętrzne: 110 × 58 mm
• Zasilanie: DC 5V
• Napięcie logiczne SD: 3,3V i 5V
• Porty komunikacyjne: 2 × UART, RS232
• Tryby pracy: TFT (dotykowy), LCD12864 (klasyczny)
• Dodatkowe funkcje: obsługa Wi-Fi, FIL-DET, PS-ON
