Jak zacząć przygodę z drukiem 3D? Poradnik dla początkujących.

Spis treści

Wstęp do druku 3D
Budowa drukarki 3D
Z czego są tworzone modele drukowane przez drukarki 3D?
W jaki sposób powstają modele drukowane przez drukarki 3D?
Jak tworzyć modele lub gdzie można je znaleźć?
Slicer – czyli jak przygotować model do druku
Proces druku 3D
Podsumowanie

Wstęp do druku 3D

Druk 3D polega na tworzeniu elementów warstwa po warstwie. Wyróżniamy dwa główne typy drukarek: FDM (Fused Deposition Modeling) oraz SLA (Stereolithography), czyli drukarki żywiczne. Różnią się one sposobem formowania warstw – w technologii FDM materiał termoplastyczny jest topiony i nanoszony przez dyszę bezpośrednio na powierzchnię roboczą. Z kolei w drukarkach żywicznych (SLA) płynna żywica jest selektywnie utwardzana światłem UV, co pozwala na jednoczesne formowanie całych warstw z dużą precyzją. Więcej o różnicy w drukarkach FDM i SLA.

Budowa drukarki 3D

Rama – sztywna konstrukcja nośna drukarki, najczęściej wykonana z profili aluminiowych lub metalu, zapewnia stabilność całemu urządzeniu.
Stół roboczy (platforma) – powierzchnia, na której drukowany jest model; często podgrzewana, co poprawia przyczepność pierwszej warstwy.
Zespół ekstrudera i hotendu – mechanizm podający i topiący filament. Ekstruder wprowadza materiał do hotendu, gdzie jest on podgrzewany i wyciskany przez dyszę w celu uformowania modelu.
Silniki krokowe – precyzyjne silniki odpowiadające za ruch głowicy i stołu w osiach X, Y i Z oraz za podawanie filamentu.
Pasy i koła pasowe – wykorzystywane do przenoszenia napędu w osiach X i Y; zapewniają szybki i płynny ruch głowicy lub stołu.
Prowadnice liniowe i wałki liniowe – elementy odpowiadające za stabilne i dokładne prowadzenie ruchomych części drukarki wzdłuż osi X, Y i Z.
Zasilacz – dostarcza energii elektrycznej do wszystkich komponentów drukarki, w tym grzałek, silników i elektroniki.
Płyta główna (elektronika sterująca) – centralna jednostka zarządzająca pracą drukarki. Interpretuje G-code, steruje ruchem, temperaturą oraz obsługuje czujniki.
Wyświetlacz i panel sterowania – interfejs użytkownika umożliwiający obsługę drukarki, ustawienia parametrów i rozpoczęcie druku.
Dodatki – Czujniki końca filamentu, moduły zabezpieczające w przypadku braku zasilania podczas druku, itp.

Z czego są tworzone modele drukowane przez drukarki 3D?

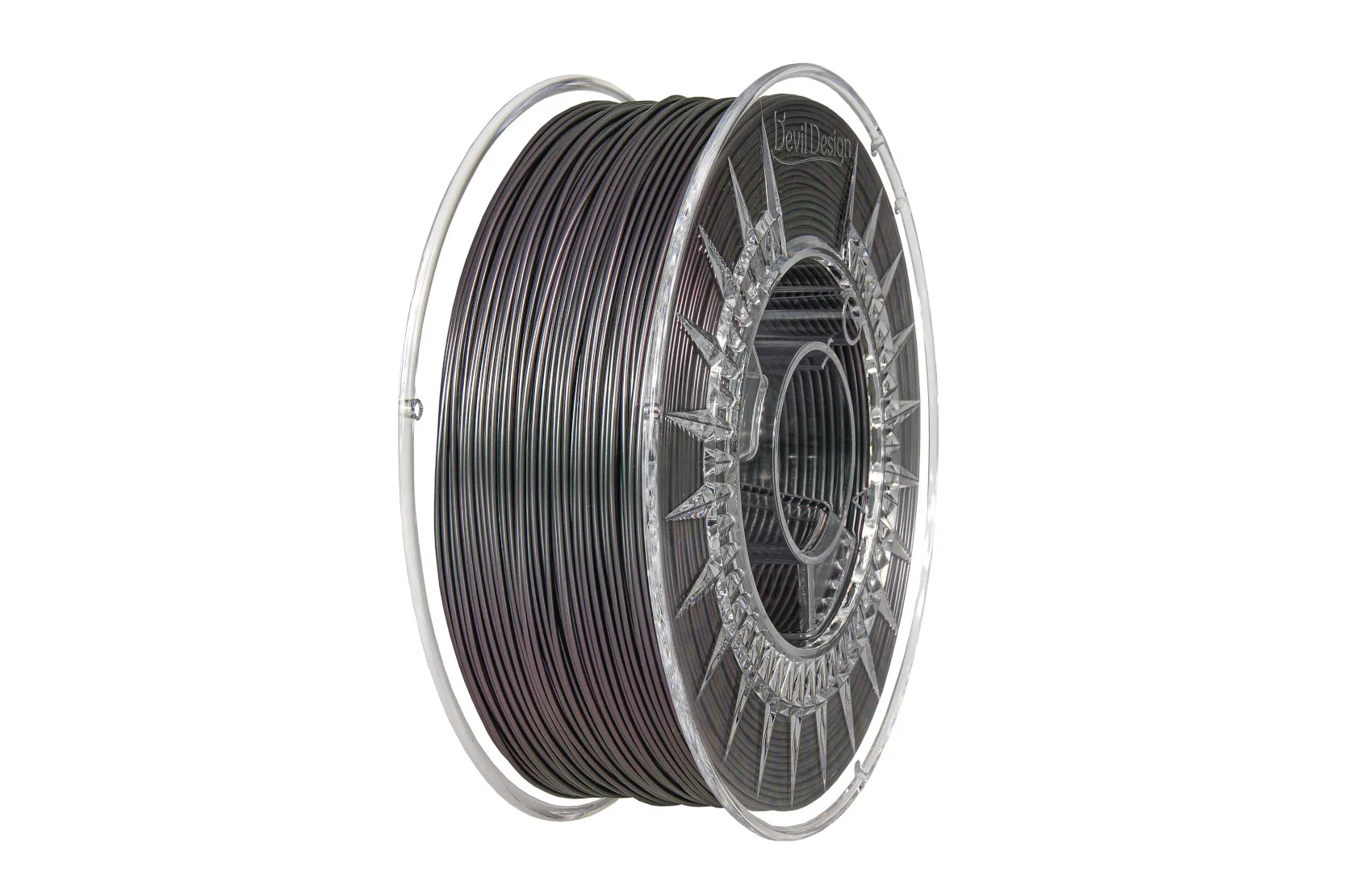

Filamenty to tworzywa termoplastyczne wykorzystywane w drukarkach 3D pracujących w technologii FDM. Występują w różnych rodzajach, takich jak PLA, PET-G czy ABS, z których każdy ma inne właściwości – od łatwości druku po odporność na temperaturę czy uderzenia. Filament jest dostarczany w postaci cienkiego drutu nawiniętego na szpulę i topiony w głowicy drukującej, a następnie warstwowo nakładany, tworząc gotowy model. Więcej o filamentach.

W jaki sposób powstają modele drukowane przez drukarki 3D?

Ekstruder to kluczowy element drukarki 3D typu FDM, odpowiedzialny za podawanie filamentu do głowicy drukującej. Składa się z mechanizmu napędowego (zwykle zębatek i silnika krokowego), który przesuwa filament w stronę hotendu, gdzie zostaje rozgrzany a następnie wytłoczony zostanie przez dyszę. Istnieją dwa główne typy ekstruderów: bezpośrednie (Direct Drive) oraz typu Bowden, różniące się sposobem montażu względem głowicy. Więcej o ekstruderach.

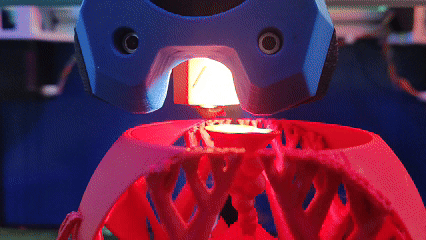

Filament podawany przez ekstruder trafia do rozgrzanej dyszy, gdzie zostaje stopiony, a następnie warstwowo nakładany na stół roboczy. Głowica porusza się wzdłuż osi X i Y, rysując kształt danej warstwy, a po jej zakończeniu stół lub głowica przemieszcza się w osi Z, aby rozpocząć kolejną warstwę. Dzięki precyzyjnemu sterowaniu ruchem i temperaturą, możliwe jest tworzenie trwałych, szczegółowych modeli 3D.

Jak tworzyć modele lub gdzie można je znaleźć?

Modele do druku 3D można przygotowywać samodzielnie w programach do projektowania 3D, takich jak Autodesk Inventor, Fusion 360 czy darmowy Blender. Użytkownicy mają również możliwość skorzystania z gotowych projektów, które można pobrać z popularnych stron internetowych, takich jak Thingiverse, Printables czy Cults3D. Dzięki temu nawet osoby bez doświadczenia w modelowaniu mogą łatwo rozpocząć swoją przygodę z drukiem 3D.

Slicer – czyli jak przygotować model do druku

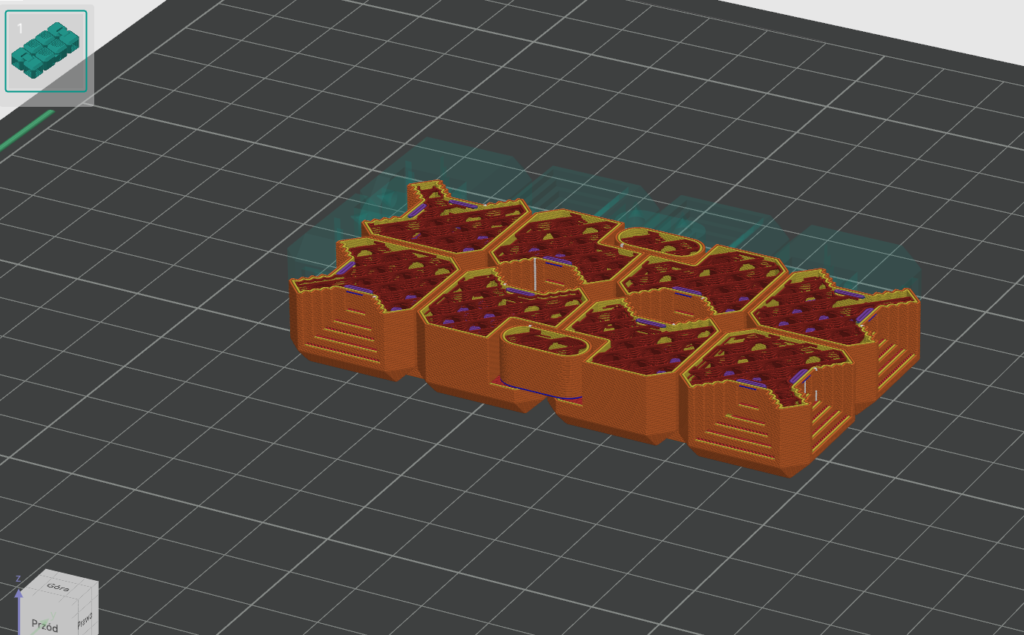

Aby drukarka 3D mogła wydrukować model, musi on zostać przekształcony na specjalny kod – tzw. G-code. W tym celu wykorzystuje się program zwany slicerem, do którego wczytuje się gotowy model 3D (najczęściej w formacie STL). W slicerze użytkownik ustawia parametry druku, takie jak wypełnienie, prędkość, temperatury dyszy i stołu, a także decyduje, czy potrzebne będą struktury podporowe – niezbędne przy elementach wiszących lub o dużym kącie nachylenia. Na podstawie tych ustawień slicer generuje G-code, czyli zestaw poleceń, które drukarka odczytuje i wykonuje, warstwa po warstwie budując gotowy model.

Proces druku 3D

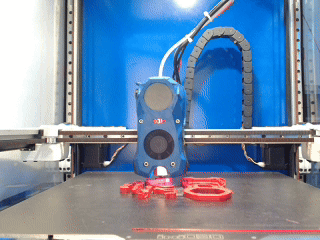

Po odpowiednim przygotowaniu modelu i wygenerowaniu pliku G-code należy wgrać go do drukarki 3D – najczęściej za pomocą karty SD, pendrive’a lub połączenia sieciowego. Następnie wystarczy uruchomić wydruk z poziomu panelu sterowania. Obok przedstawiono timelapse, który pokazuje, jak wygląda cały proces tworzenia modelu warstwa po warstwie.

Podsumowanie

Druk 3D to nowoczesna technologia wytwarzania, która pozwala na tworzenie fizycznych obiektów poprzez nakładanie materiału warstwami. Dzięki różnorodnym typom drukarek, materiałów (takim jak filamenty) i ogólnodostępnym narzędziom do modelowania oraz przygotowania plików, druk 3D staje się coraz bardziej dostępny zarówno dla hobbystów, jak i profesjonalistów. Zrozumienie budowy drukarki, zasad działania ekstrudera, procesu przygotowania modeli i samego druku pozwala efektywnie korzystać z tej technologii i rozwijać własne projekty w wielu dziedzinach – od prototypowania, przez edukację, aż po sztukę i zastosowania inżynierskie.
