Wyświetlacz BIGTREETECH TFT70 V3.0

Wyświetlacz BIGTREETECH TFT70 V3.0

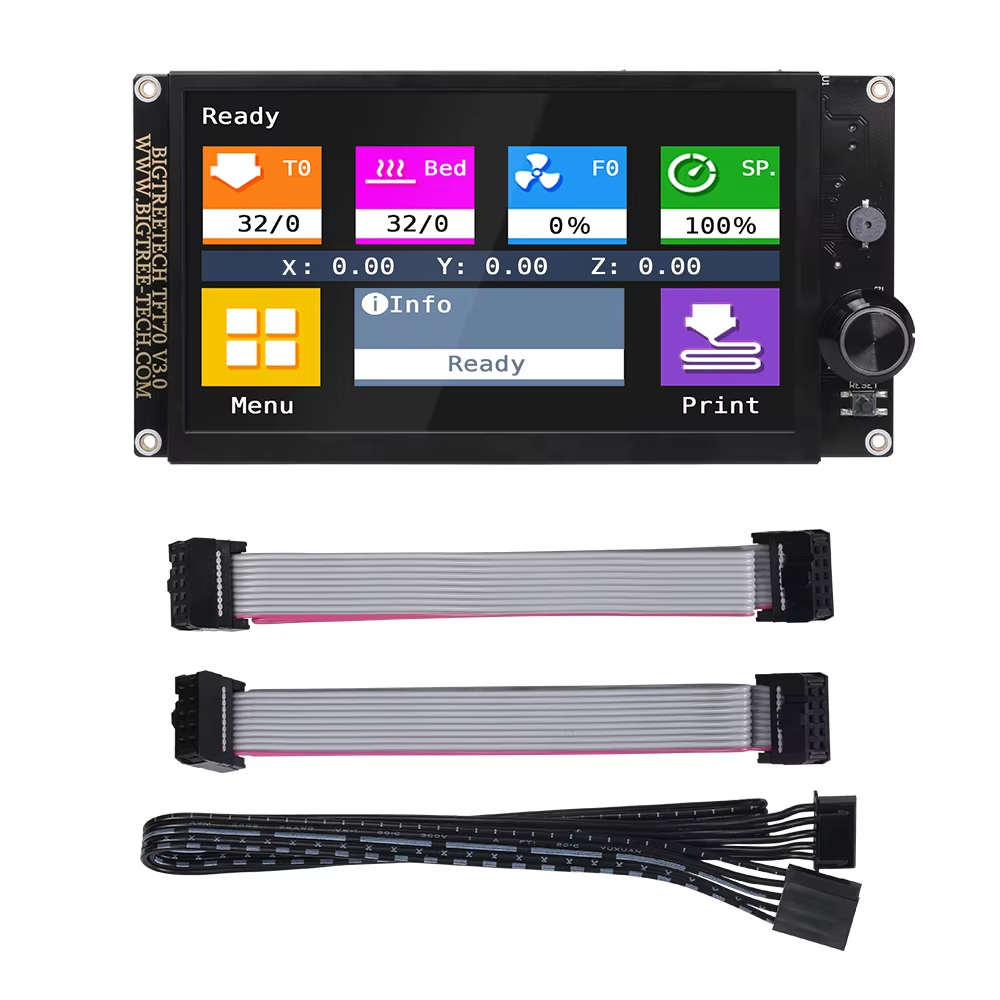

BIGTREETECH TFT70 V3.0 to 7-calowy ekran dotykowy o rozdzielczości 800×480 pikseli, wyposażony w mikrokontroler ARM Cortex-M4 STM32F407VGT6 o taktowaniu 168 MHz. Urządzenie obsługuje dwa tryby pracy: tryb dotykowy UART oraz klasyczny tryb LCD12864, co zapewnia szeroką kompatybilność z różnymi płytami głównymi, takimi jak SKR MINI E3 czy SKR E3 DIP.

Wyświetlacz posiada porty EXP1, EXP2 i EXP3, umożliwiające łatwe podłączenie do różnych systemów. Dodatkowo, urządzenie oferuje funkcje takie jak detekcja braku filamentu (FIL-DET), automatyczne wyłączanie po zakończeniu druku (PS-ON) oraz możliwość podłączenia modułu Wi-Fi. Aktualizacja firmware’u odbywa się wygodnie za pomocą karty SD.

Specyfikacja techniczna

• Mikrokontroler: STM32F407VGT6 (ARM Cortex-M4, 168 MHz)
• Rozdzielczość ekranu: 800×480 pikseli
• Obszar wyświetlania: 153,84 × 85,776 mm
• Podświetlenie: 21 białych diod LED
• Wymiary zewnętrzne: 196 × 100 mm
• Wymiary montażowe: 188 × 92 mm
• Zasilanie: DC 5V
• Napięcie logiczne SD: 3,3V i 5V
• Porty komunikacyjne: 2 × UART, RS232
• Tryby pracy: TFT (dotykowy), LCD12864 (klasyczny)
• Dodatkowe funkcje: obsługa Wi-Fi, FIL-DET, PS-ON
