Płyta główna BIGTREETECH Octopus Pro V1.1 (H723)
Opis

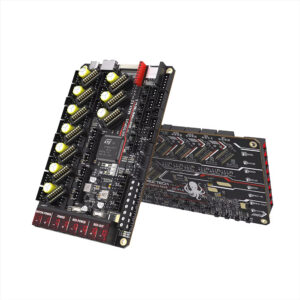

Płyta główna BIGTREETECH Octopus Pro V1.1 (H723)
BIGTREETECH Octopus Pro V1.1 to zaawansowana płyta główna przeznaczona do drukarek 3D, oferująca wsparcie dla ośmiu sterowników silników krokowych, co umożliwia kontrolę do ośmiu osi. Jest to szczególnie przydatne w przypadku drukowania wielokolorowego, zmiany narzędzi oraz zastosowań takich jak grawerowanie laserowe czy cięcie laserowe.
Płyta wyposażona jest w 32-bitowy procesor ARM Cortex-M7 STM32F446ZET6 o taktowaniu do 180 MHz, zapewniający wysoką wydajność i stabilność działania. Octopus Pro(H723) jest kompatybilna z firmware Klipper, RepRap i Marlin, a także wspiera integrację z Raspberry Pi i Octoprint, co zwiększa jej wszechstronność w różnych projektach druku 3D.
Jedną z kluczowych cech tej płyty jest obsługa wysokiego napięcia do 60V dla sterowników silników krokowych, z możliwością wyboru napięcia dla każdego sterownika za pomocą zworki. Dzięki temu użytkownicy mogą dostosować konfigurację do specyficznych potrzeb swoich projektów.
Octopus Pro(H723) posiada również wbudowany układ MAX31865, umożliwiający obsługę termistorów PT100 i PT1000 z wysoką precyzją pomiaru temperatury. Dodatkowo, płyta oferuje sześć kontrolowanych portów PWM dla wentylatorów, dwa standardowe porty wentylatorów oraz możliwość wyboru napięcia dla wentylatorów (5V, 12V lub 24V), co zapewnia elastyczność w zarządzaniu chłodzeniem.
Płyta jest kompatybilna z różnymi interfejsami wyświetlaczy, takimi jak LCD12864, LCD2004 oraz ekrany dotykowe TFT, co pozwala na dostosowanie interfejsu użytkownika do indywidualnych preferencji. Dodatkowo, Octopus Pro(H723) oferuje interfejsy CAN BUS, SPI i I2C dla rozszerzeń, port USB-C, podwójne złącza dla osi Z, cztery porty dla grzałek oraz wsparcie dla modułów WiFi opartych na ESP8266.
Dzięki tym zaawansowanym funkcjom, BIGTREETECH Octopus Pro(H723) stanowi doskonałe rozwiązanie dla zaawansowanych użytkowników drukarek 3D, poszukujących wydajnej i wszechstronnej płyty głównej do realizacji skomplikowanych projektów.
Dane techniczne
Parametr | Wartość |
---|---|
Procesor | ARM Cortex-M7 STM32H723ZET6 |
Napięcie wejściowe płyty | 15 – 28V |
Napięcie wejściowe blatu grzewczego | 12V lub 24V |
Napięcie logiczne | 3.3V |
Obsługa stołu grzewczego/grzałek | HB, H0, H1, H2, H3 |
Obsługa silników krokowych | M0, M1, M2.1, M2.2, M3, M4, M5, M6, M7 |
Obsługa wentylatorów | 6x PWM Fan
2x Normal Fan |
Napięcie wentylatorów | 5V, 12V |
Obsługa rozszerzeń | Fil-DET, POWER-DET, RGB, WiFi, END-STOP, itd. |
Obsługiwane sterowniki silników krokowych | TMC2209, TMC5160 itd. |
Napięcie pracy sterowników | 12 – 60V |
Tryb pracy sterowników | SPI, UART, STEP/DIR |
Obsługa czujników temperatury | 5x 100K NTC |
Kompatybilność wyświetlaczy | Wyświetlacze TFT, LCD12864, LCD2004 itd. |
Wspierane oprogramowanie | Klipper, Marlin, RRF |
Rekomendowany Slicer | Cura, Simplify3D, Pronterface, Repetier-host, Makerware |
Wymiary płyty | 160 x 10mm |
Wymiary montażowe | 150 x 90mm |
