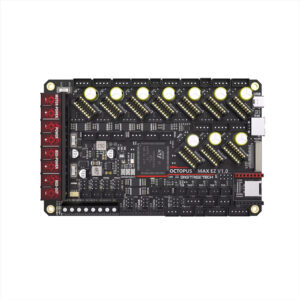

Płyta główna BIGTREETECH Octopus Max EZ V1.0

Płyta główna BIGTREETECH Octopus Max EZ V1.0

Płyta główna BIGTREETECH Octopus Max EZ V1.0 to zaawansowana, 32-bitowa platforma sterująca dla drukarek 3D, będąca rozwinięciem modelu Octopus Pro. Zaprojektowana z myślą o entuzjastach druku 3D, oferuje szereg ulepszeń zwiększających bezpieczeństwo, kompatybilność i możliwości rozbudowy.​

Octopus Max EZ V1.0 wyposażona jest w wydajny mikrokontroler ARM Cortex-M7 STM32H723ZET6 o taktowaniu 550 MHz, zapewniający płynną i szybką pracę. Płyta obsługuje zarówno firmware Marlin, jak i Klipper, a także umożliwia integrację z Raspberry Pi, co czyni ją wszechstronnym rozwiązaniem dla różnych konfiguracji drukarek 3D.

Nowością w tym modelu są autorskie gniazda sterowników EZ, które eliminują konieczność stosowania pinów, zwiększając bezpieczeństwo i ułatwiając instalację. Płyta oferuje 10 gniazd dla sterowników EZ, co pozwala na obsługę do 11 silników krokowych, umożliwiając realizację zaawansowanych projektów, takich jak drukarki z podwójnym ekstruderem czy wieloma osiami Z.​

Dodatkowe funkcje obejmują wybieralne napięcie dla wentylatorów CNC (5V, 12V lub 24V), co eliminuje potrzebę stosowania zewnętrznych przetwornic napięcia. Płyta posiada również zabezpieczenie eFuse, które szybko reaguje na przeciążenia i zwarcia, chroniąc komponenty przed uszkodzeniem.

Specyfikacja techniczna

• Mikrokontroler: ARM Cortex-M7 STM32H723ZET6, 550 MHz
• Kompatybilność firmware: Marlin, Klipper
• Wymiary płyty: 160 × 100 mm
• Wymiary montażowe: 150 × 95 mm
• Napięcie wejściowe: DC 12V lub 24V
• Napięcie logiczne: 3,3V
• Gniazda sterowników: 10 × EZ Driver Socket (obsługa do 11 silników)
• Porty wentylatorów:
  • 4 × 2-pin CNC fan (FAN0–FAN3)
  • 3 × 4-pin CNC fan (FAN4–FAN6)
  • 2 × Always-on fan (24V)
  • Napięcie wybieralne: 5V, 12V, 24V
• Złącza rozszerzeń: Servo, Probe, PS-ON, FWS, PWRDET, RGB × 2, SPI, IND-Probe, CAN, Wi-Fi, TFT
• Zabezpieczenia: eFuse, ochrona termistorów
• Obsługa czujników: NTC100K, PT1000 (z konfigurowalnym rezystorem podciągającym)
