Moduł komunikacji BIGTREETECH EBB 36 GEN 2

Moduł komunikacji BIGTREETECH EBB 36 GEN 2

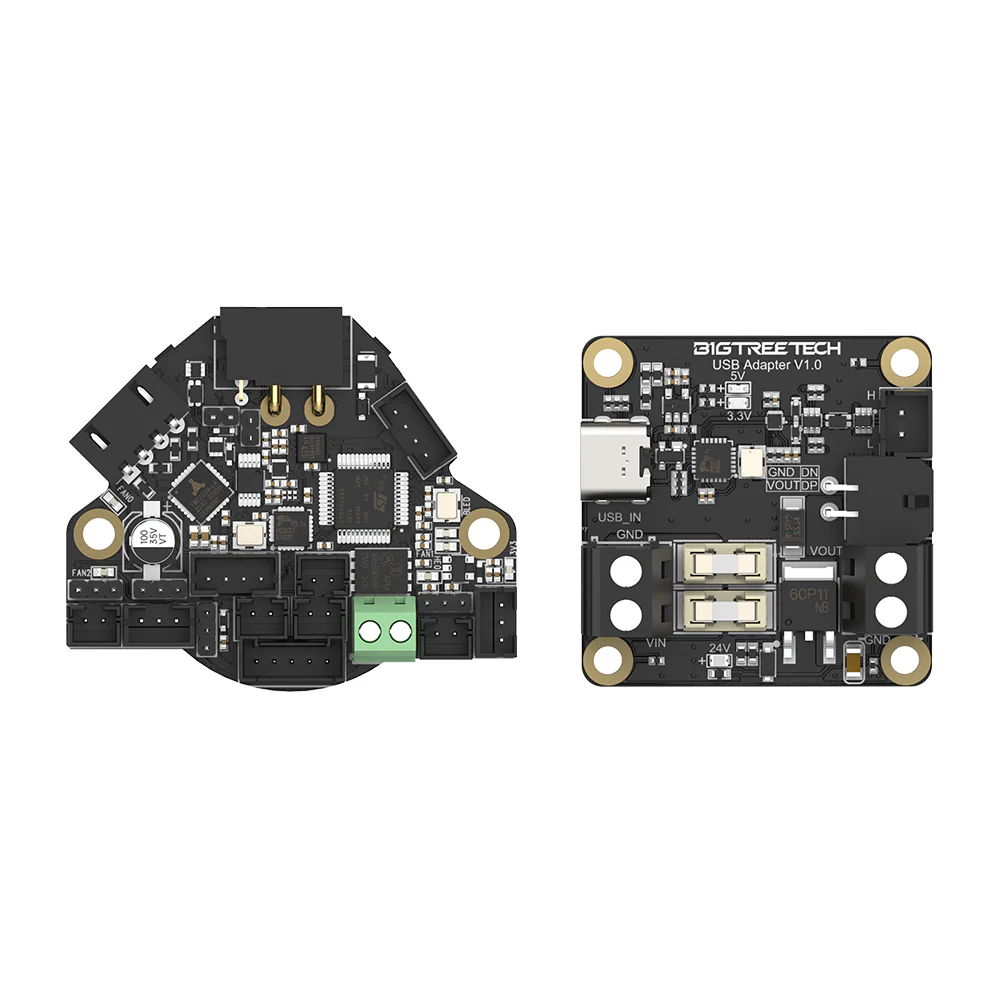

BIGTREETECH EBB36 GEN2 to najnowsza generacja zaawansowanej płytki adaptera dyszy, zaprojektowana specjalnie dla ekstruderów z silnikami krokowymi typu 36, znanych również jako NEMA 14. Ta nowoczesna karta rozszerzeń drastycznie upraszcza strukturę okablowania drukarki 3D. Zamiast prowadzić grube i ciężkie wiązki przewodów od płyty głównej, system GEN2 pozwala na zastąpienie ich jednym, lekkim połączeniem, przenosząc całą elektronikę głowicy bezpośrednio na ekstruder. Jest to idealne rozwiązanie do drukarek o kinematyce CoreXY, takich jak Voron czy VzBot.

Kluczową zmianą w generacji GEN2 jest uproszczenie wyboru trybu komunikacji między USB a CANBus, który teraz konfiguruje się błyskawicznie za pomocą jednej zworki. W zestawie znajduje się także dodatkowa płytka adaptera montowana w komorze elektroniki oraz wytrzymały przewód z nowoczesnym złączem XT30 2+2. Taka konstrukcja zapewnia niezwykle stabilne, bezpieczne i uporządkowane dostarczanie prądu oraz sygnału do całej głowicy drukującej.

Producent położył ogromny nacisk na bezkompromisowe bezpieczeństwo elektroniki. Wersja GEN2 została wyposażona w zaawansowane, wielopoziomowe systemy ochrony obwodów, które skutecznie chronią przed zwarciem, przeciążeniem, wyładowaniami elektrostatycznymi oraz odwrotną polaryzacją. Zastosowanie podzespołów klasy motoryzacyjnej sprawia, że płytka jest wysoce odporna na błędy montażowe, co zabezpiecza zarówno sam adapter, jak i główną płytę sterującą drukarki.

Kolejną innowacją jest inteligentne zarządzanie systemem chłodzenia. Płytka oferuje trzy wyjścia PWM, w których można niezależnie wybierać napięcie zasilania 5V lub 24V za pomocą dedykowanych zworek. Jedno z tych wyjść to zaawansowany, 3-pinowy port z obsługą tachometru. Dzięki temu system Klipper może w ułamku sekundy wykryć awarię lub zatrzymanie wentylatora radiatora hotendu i natychmiast przerwać wydruk, chroniąc głowicę przed uszkodzeniem.

Pod względem wydajności płytka bazuje na szybkim procesorze ARM Cortex-M0+ oraz zintegrowanym sterowniku silnika krokowego TMC2209 pracującym w trybie UART, co gwarantuje cichą, płynną i precyzyjną pracę ekstrudera. Cała konstrukcja została zoptymalizowana pod kątem pracy w trudnych warunkach termicznych, dzięki czemu bezproblemowo znosi temperaturę panującą w zamkniętych komorach drukarek sięgającą do 75 stopni Celsjusza. Dodatkowo na laminacie umieszczono czujnik stale monitorujący temperaturę samego stepsticka.

EBB36 GEN2 posiada również wbudowany akcelerometr ADXL345, który jest niezbędny do przeprowadzenia automatycznej kalibracji funkcji Input Shaping w systemie Klipper, co pozwala całkowicie wyeliminować efekt echa na wydrukach przy dużych prędkościach. Dopełnieniem całości jest precyzyjny układ MAX31865, który zapewnia natywne i bezbłędne wsparcie dla profesjonalnych czujników temperatury PT100 oraz PT1000. Aktualizacje oprogramowania układowego można w prosty sposób wykonywać przez interfejsy DFU lub Katapult.
